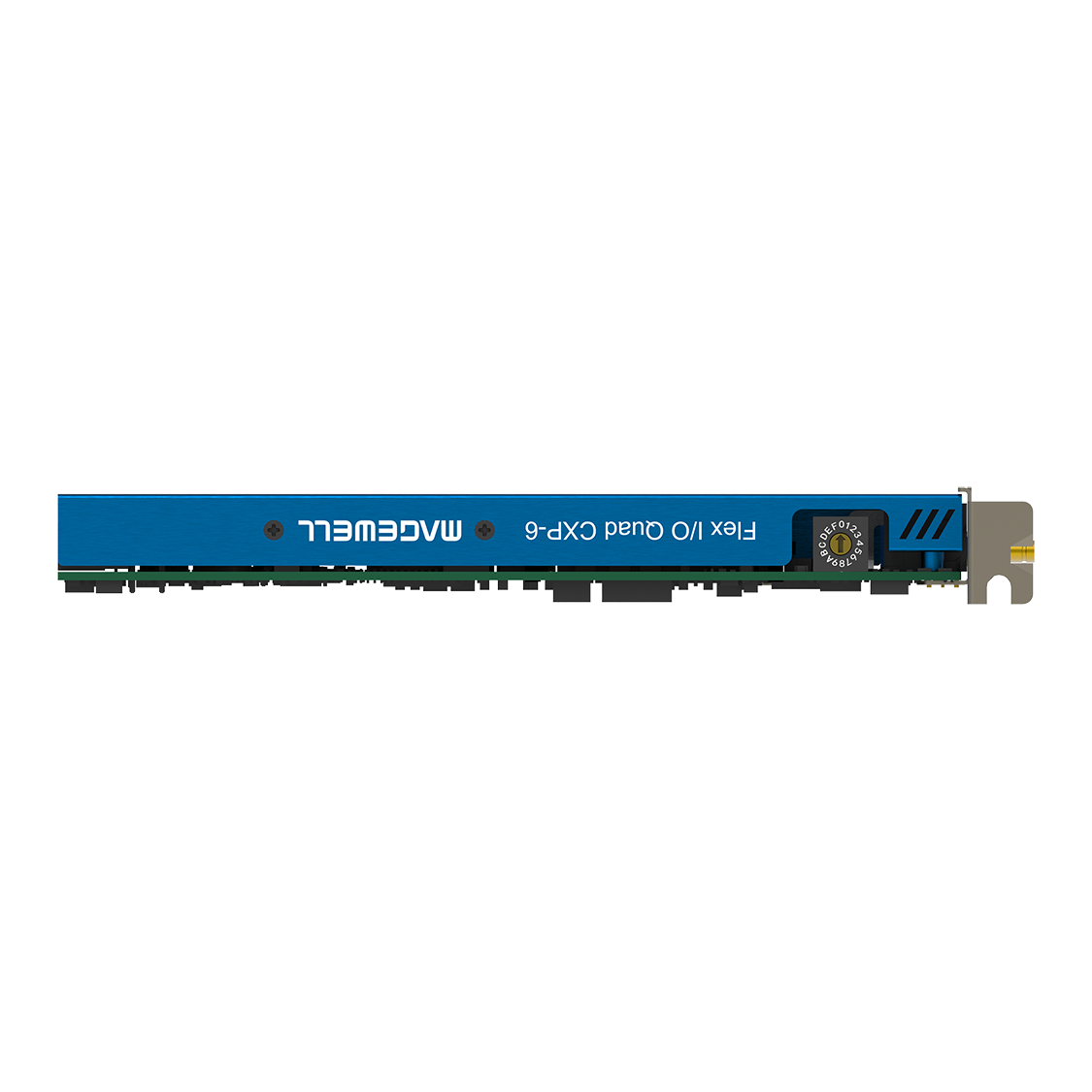

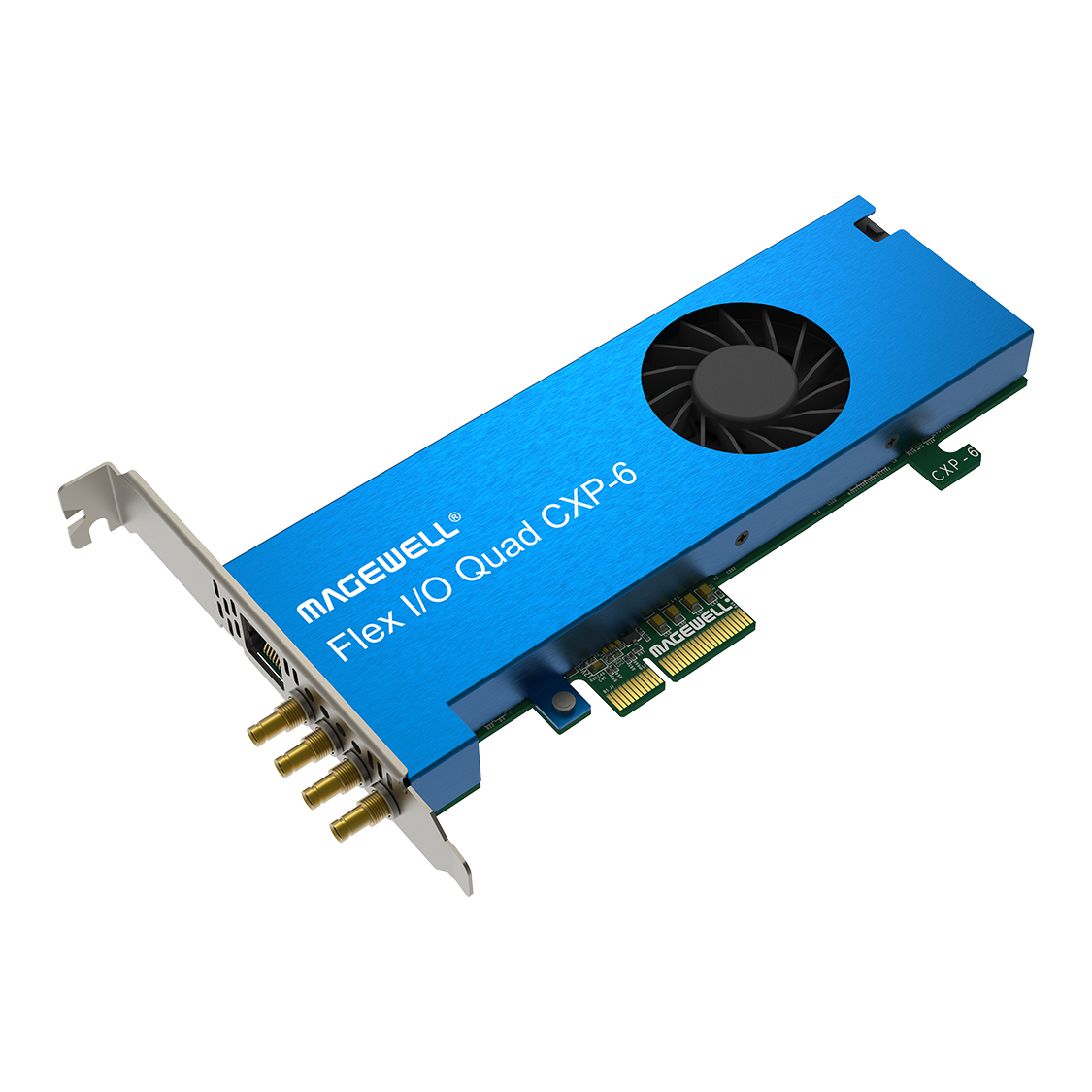

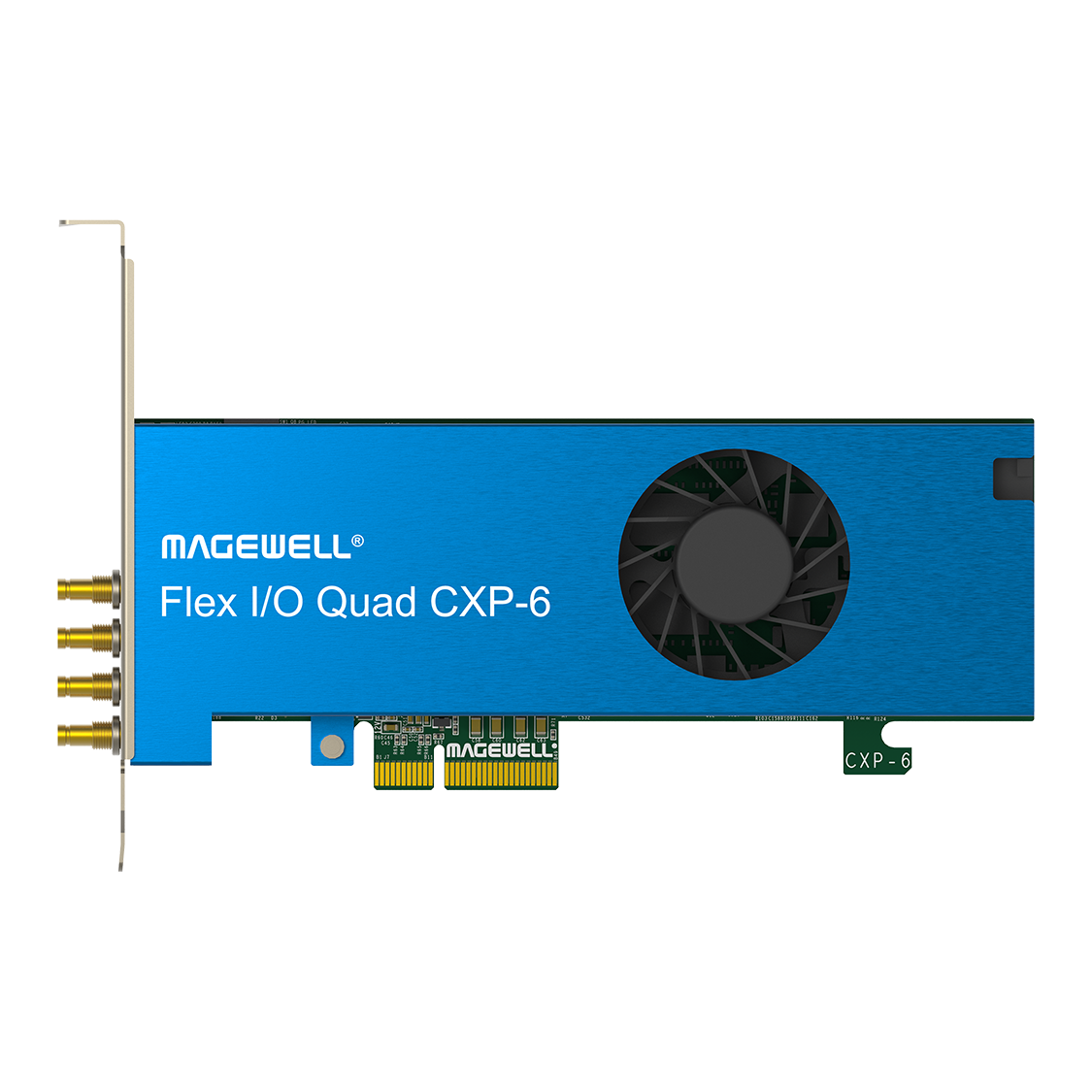

Flex I/O Quad CXP-6

四路 CXP-6 图像采集卡

4* 75 欧姆 DIN 1.0/2.3 接口
最高支持2500MB/s的相机传输带宽
半高尺寸；散热出色

SKU:
118000000

购买方式：

177 6170 7172
025-52070647 转 8013
sales@magewell-industry.com

规格

尺寸

手册

固件

软件 (SDK)

规格

2025-06-17 | 124852 KB

下载 PDF

CXP接口	4个75欧姆DIN 1.0/2.3接口，支持Power over CoaXPress (PoCXP)，每个接口可提供13W供电。支持1.25，2.5，3.125，5，6.25 Gbps速率。 *备注：采集卡PoCXP可提供的总功率最大为24W。
相机支持	支持Aera-scan面阵相机、Line-scan线扫相机支持黑白相机、彩色相机（YCbCr, YUV, RGB and Bayer CFA） Tap支持1X-1Y、1X-1Y2、1X-2YE *备注：在2路Tap（1X-1Y2、1X-2YE）模式下，行最大支持32768 Bytes
固件类型	单相机固件支持1个1、2、4链路相机支持链路乱序连接功耗低、支持FDK二次开发可扩充某些功能模式（1X-1Y2、1X-2YE、Bayer2RGB）下的行大小限制四相机固件支持AAAA单相机模式，A通道可连接1个1、2、4链路相机支持AABB两相机模式，AB通道可连接1个1、2链路相机支持AABC三相机模式，A通道可连接1个1、2链路相机，BC通道可连接1链路相机支持ABCD四相机模式，ABCD通道可连接1链路相机
内置图像处理	数据小端转换扩充10-/12-/14-bit数据至16-bit，高位、低位扩充可选 Bayer CFA转RGB（采用3X3线性插值算法） *备注：Bayer CFA转RGB功能，行最大支持32768 Bytes
LED指示	4个全色LED，可按CXP规范显示对应DIN 1.0/2.3接口状态
帧缓冲	4片4Gb DDR4-2400帧缓冲区（2GB）
PCIe接口	PCIe Gen 3 x4接口，向下兼容PCIe Gen 2/1及x2，x1

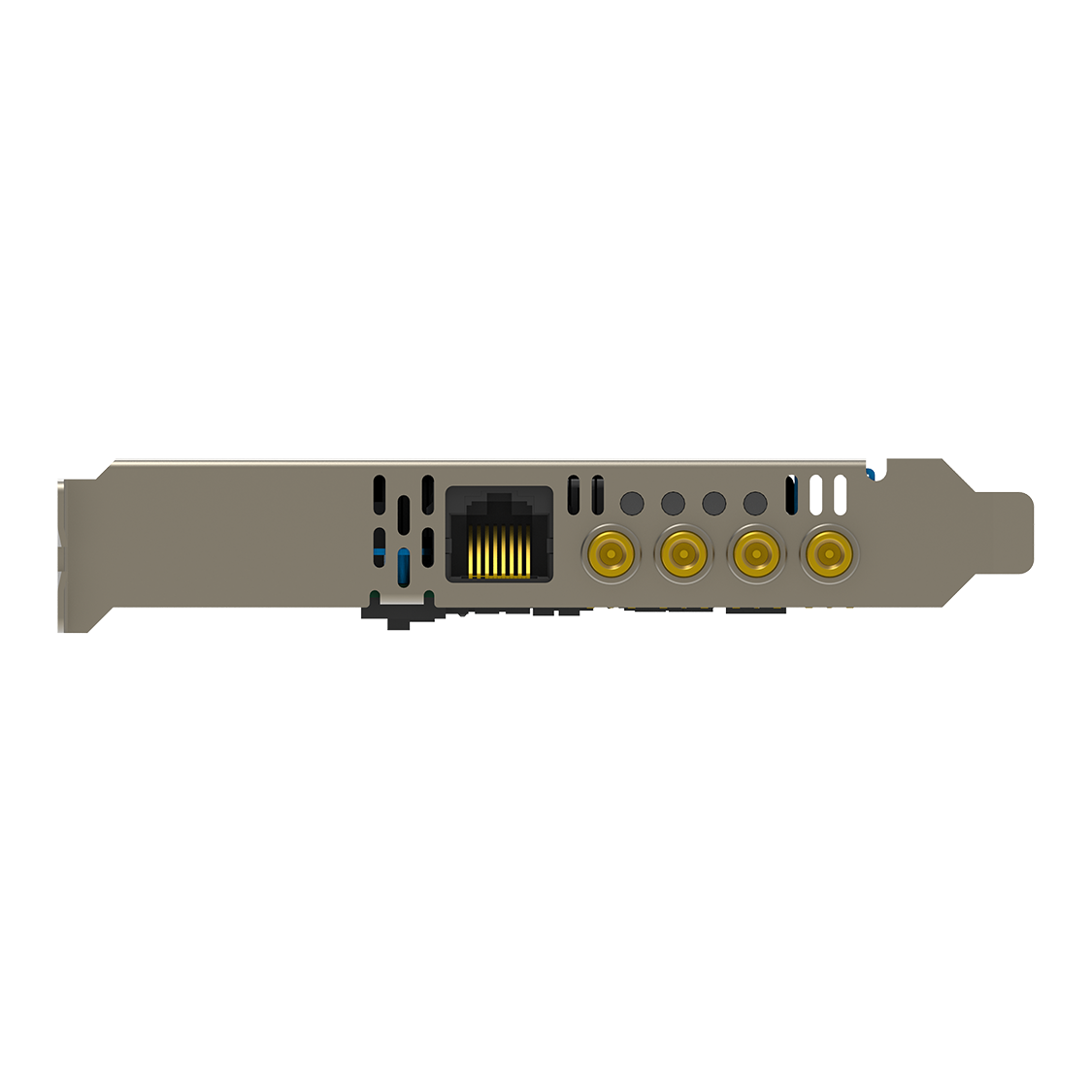

面板I/O	RJ45连接器，4个光隔离输入

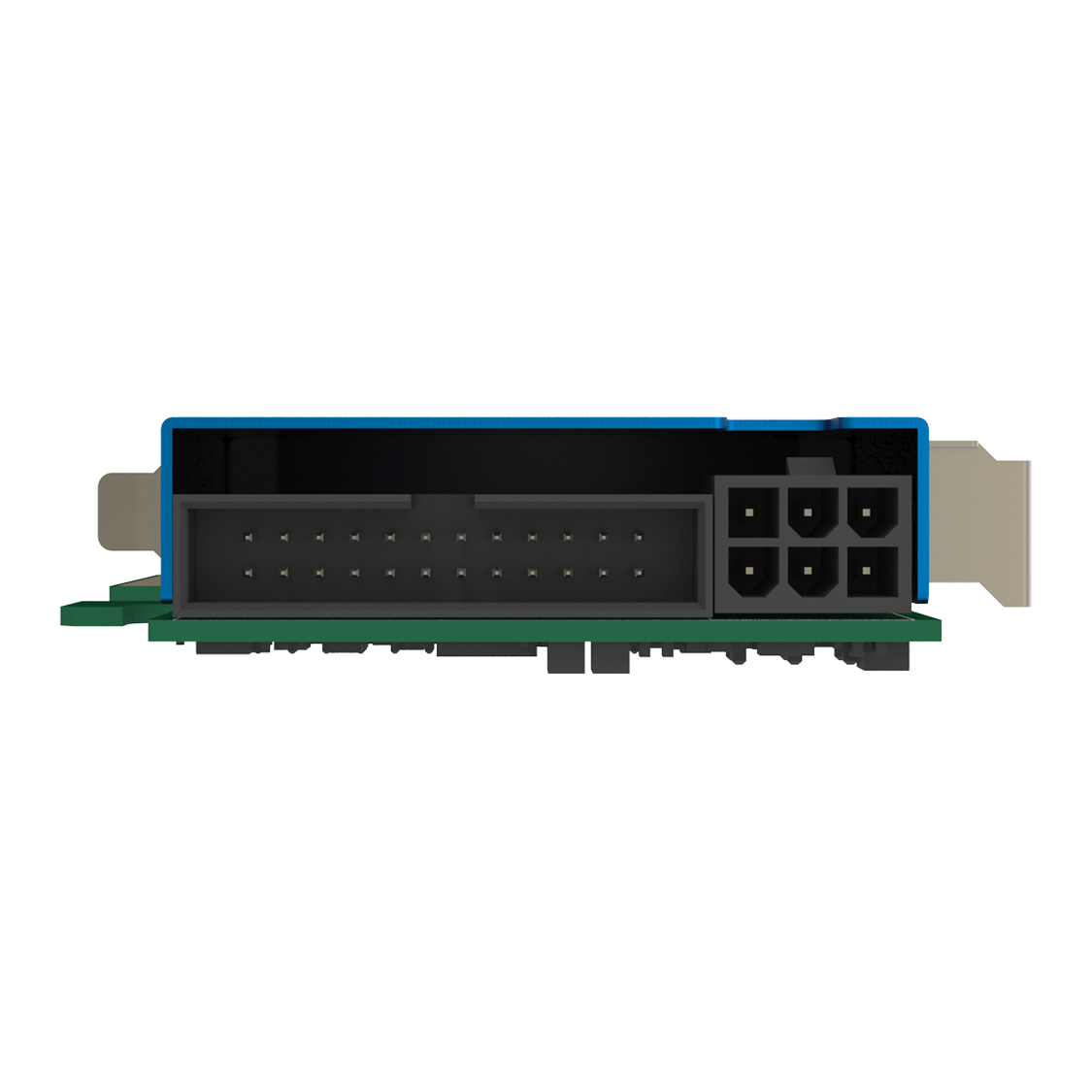

板上扩展I/O	2x12 2.54间距连接器，4个光隔离输入、2个光隔离输出、2个TTL输入/输出
板载电源输入	一个板载6 Pin PEG连接器，当使用PoCXP对相机供电时须连接此接口
风扇	上报FPGA温度和风扇转速信息，可手动设定风扇转速

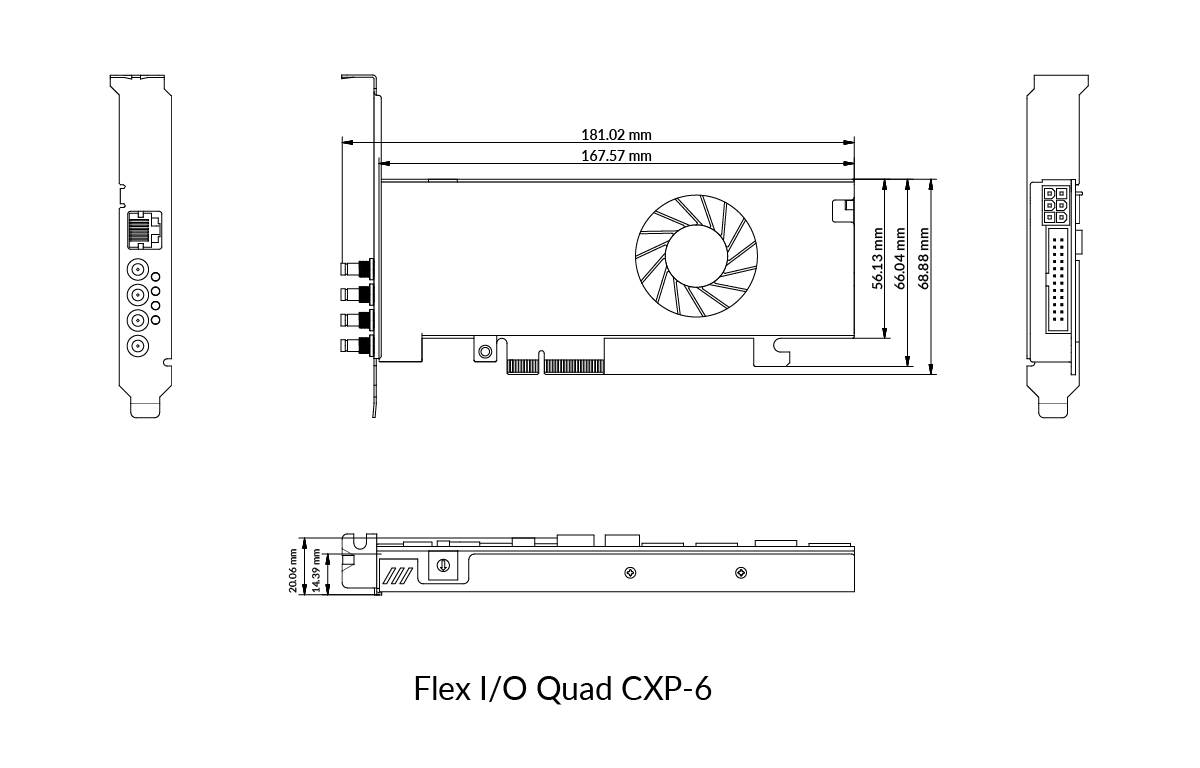

尺寸	167.5x68.9mm
电源消耗	PCIe +3.3V: 0 A PCIe +12V: 1.2A PEG +12V: 由CXP外接设备决定
开发接口	GenICam GenTL、GenApi，支持Halcon，OpenCV等多种第三方软件
操作系统	Windows 10/11/Server 2019 (x64) Linux （具体请咨询美乐威销售团队）
开发样例	提供C/C++二次开发样例源程序
其他功能	支持通过IO接口级联，多卡同步触发采集
工作环境	工作温度：0 到 50 摄氏度保存温度：-15 到 85 摄氏度相对湿度：10% 到 90% (非冷凝状态)
