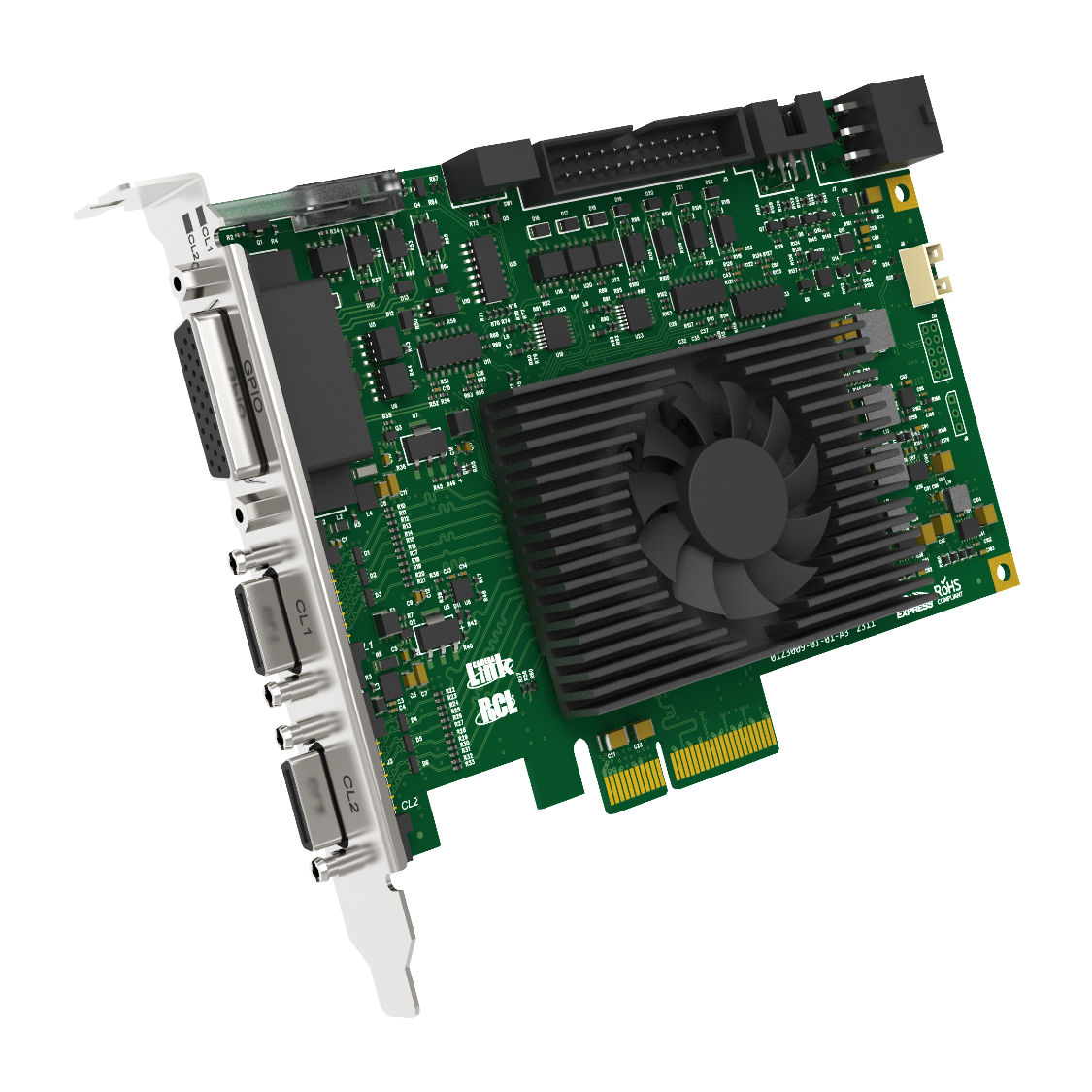

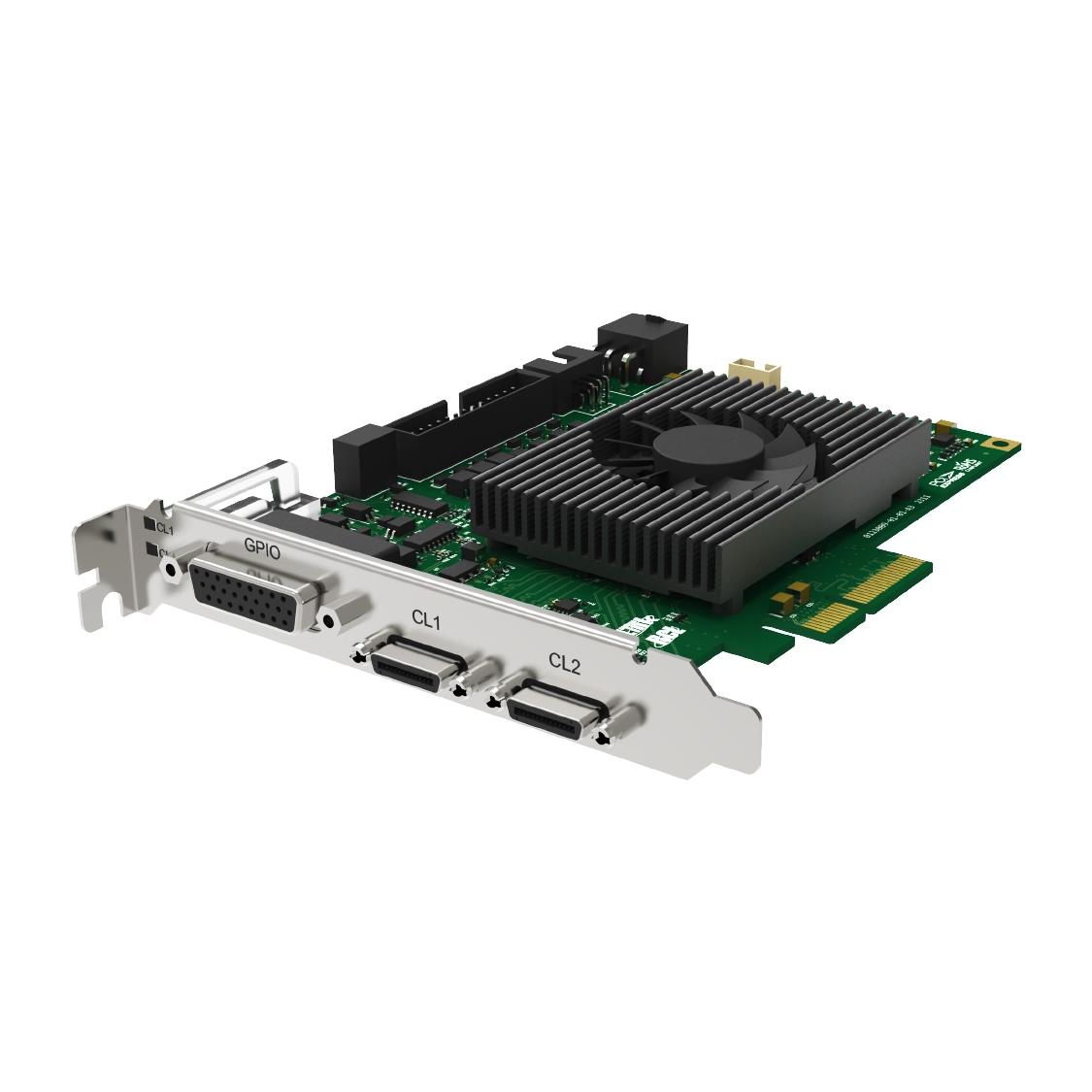

Flex I/O Dual CL

双路 Camera Link 图像采集卡

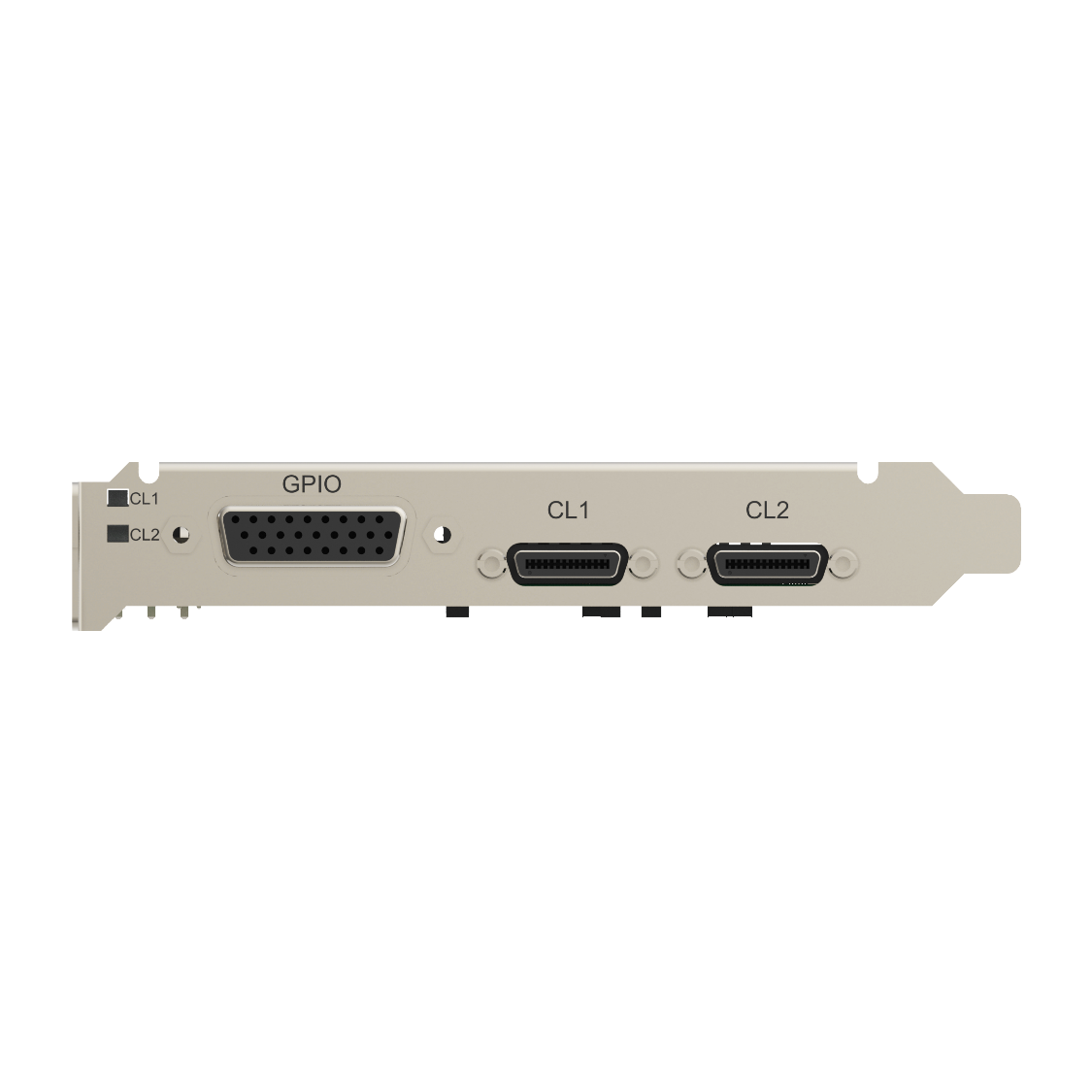

2* Shrunk Delta Ribbon (SDR) 接口
支持 1 台 Full或 2 台 Base Camera Lin 相机
全面的 TapGeometry 格式支持

SKU:
119000000

购买方式：

177 6170 7172
025-52070647 转 8013
sales@magewell-industry.com

规格

尺寸

手册

固件

软件 (SDK)

规格

2025-07-30 | 639036 KB

下载 PDF

产品特性	提供单相机、两相机两种工作方式支持 Camera Link 2.1 协议标准（向下兼容） 80-bit / 72-bit / Full / Medium / Base 模式支持，最高 6.8Gbps 传输带宽采用 PCIe Gen 2 x4 接口，支持高达 1730 MB/s 的总线带宽美乐威 Flex DMA PCIe 传输引擎，帧捕获和传输完全由硬件完成，不占用 CPU 丰富的 GPIO 接口资源，提供面板 DB26 与 26pin 牛角座 2 个外部接口美乐威 Flex I/O Viewer 客户端，兼容各类 Camera Link 工业相机，支持参数配置与预览遵循 GenICam 标准，SDK 提供 GenTL、GenApi 应用编程接口丰富的 SDK 开发库，提供 C/C++/C# 二次开发样例源程序
相机接口	输入接口：2* Shrunk Delta Ribbon (SDR) 接口接口速率： Base：最高至 2.0Gb/s @85MHz Medium：最高至 4.8Gb/s @85MHz Full：最高至 5.4Gb/s @85MHz 80bit Deca：最高至 6.8Gb/s @85MHz 支持协议：Camera Link 2.1（向下兼容）传输模式：单相机：80-bit / 72-bit / Full / Medium / Base 双相机：Base 支持相机数量：最多 2 个支持相机类型: Area-scan 面阵相机：黑白和彩色（RGB and Bayer CFA） Line-scan 线扫相机：黑白和彩色（RGB） Tap 支持：全面的 TapGeometry 格式支持像素深度：8/10/12/14/16 bit 像素时钟：20MHz-85MHz
相机触发控制	支持软件触发、外部硬件触发支持旋转编码器，内置倍频、分频功能提供输出 IO，支持外部光源控制
PoCL 支持	单通道供电 > 4W@12V 两通道独立控制 PoCL 设备自动发现和自动上电过流和短路保护供电方式：6-pin PEG
主机接口	总线接口：PCIe Gen 2 x4 接口性能：1730MB/s （持续传输带宽）传输引擎：Flex DMA PCIe，帧捕获和传输由硬件完成，不占用 CPU
通用 GPIO	1* 面板 DB26 连接器 4 路 IIN 差分光隔离输入，最大频率 50kHz 4 路 DIN 差分高速输入，最大频率 5MHz 3 路 IOUT 差分光隔离输出，最大频率 100kHz 2 路双向 TTL/LVTTL 单端接口，最大频率 5MHz 12V 供电与 GND 1* 26pin 牛角座连接器 4 路 IIN 差分光隔离输入，最大频率 50kHz 4 路 DIN 差分高速输入，最大频率 5MHz 3 路 IOUT 差分光隔离输出，最大频率 100kHz 2 路双向 TTL/LVTTL 单端接口，最大频率 5MHz 12V 供电与 GND
多卡同步	内置 2x3 2.54 间距连接器接口，最大频率 1MHz，实现多个采集卡对相机触发和采集的精确同步
板卡内存	256M
配套软件	Flex I/O Viewer：支持配置参数与预览
SDK & APIs	遵循标准：GenICam 应用编程接口：GenTL Producer、GenApi 支持软件：Halcon、MVS 等开发样例：C/C++/C# 二次开发样例源程序
固件更新	提供单相机固件与两相机固件，通过固件管理软件更新升级
操作系统	Windows 10/11/Server 2019 (x64) Linux （具体请咨询美乐威销售团队）
LED 指示灯	2 个三色 LED，显示 2 路接口的工作状态

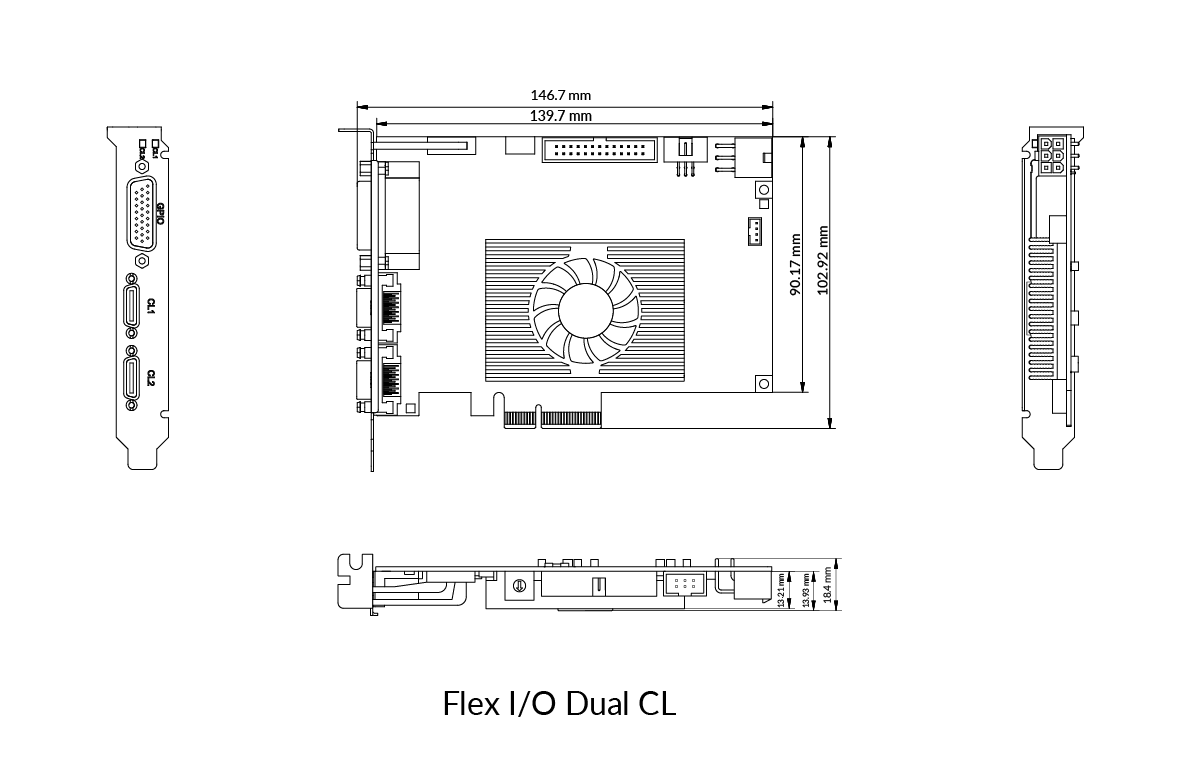

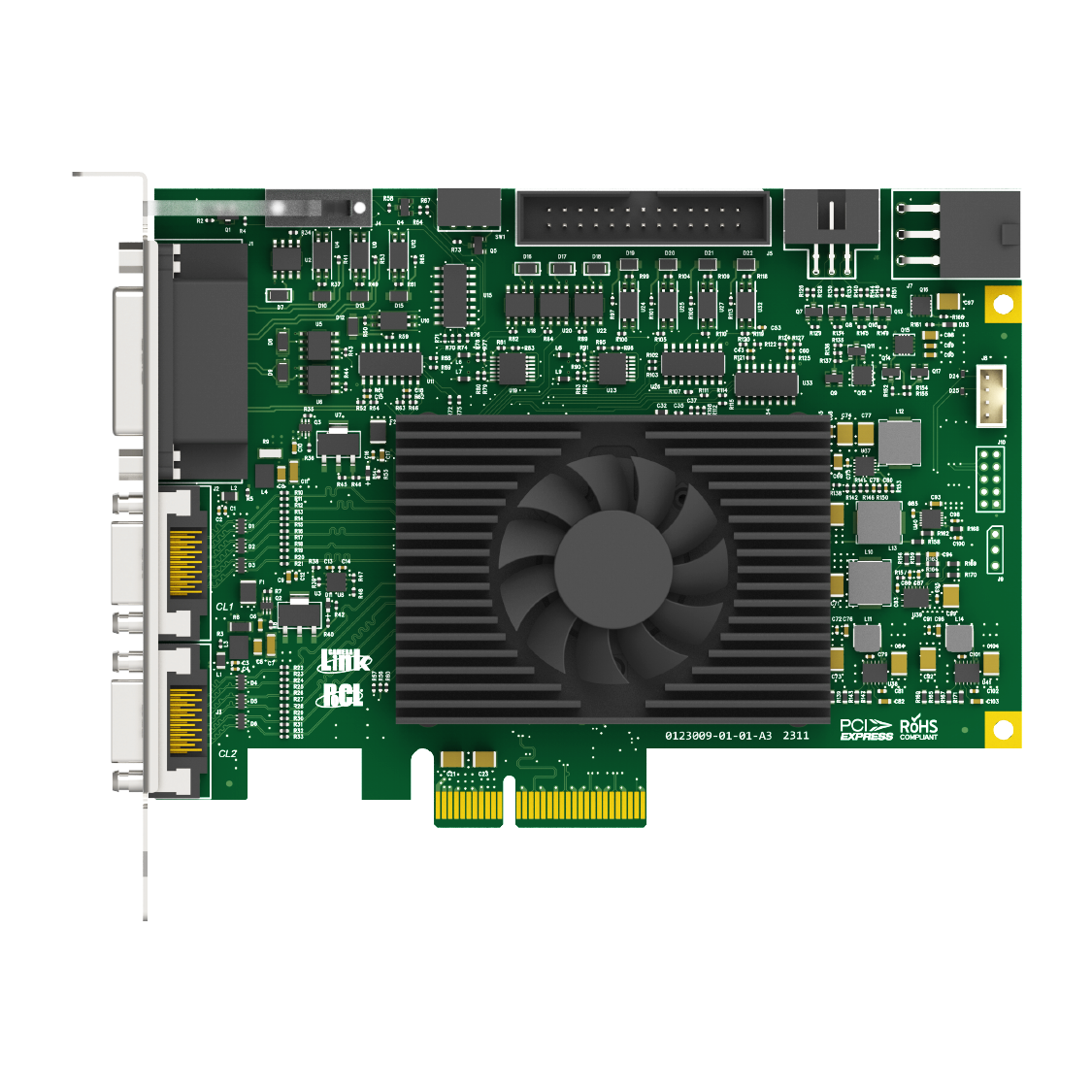

外形尺寸	139.7mm x 102.92mm
散热	可调速风扇
功耗	典型功耗 ≤ 10W
工作环境	工作温度：0 到 50 摄氏度保存温度：-15 到 85 摄氏度相对湿度：10% 到 90% (非冷凝状态)
