CoaXPress-over-Fiber Device IP Core
Magewell CoaXPress-over-Fiber Camera Side IP Core for FPGA
联系我们：
177 6170 7172
025-52070647 转 8013
产品描述
可用性
资源占用

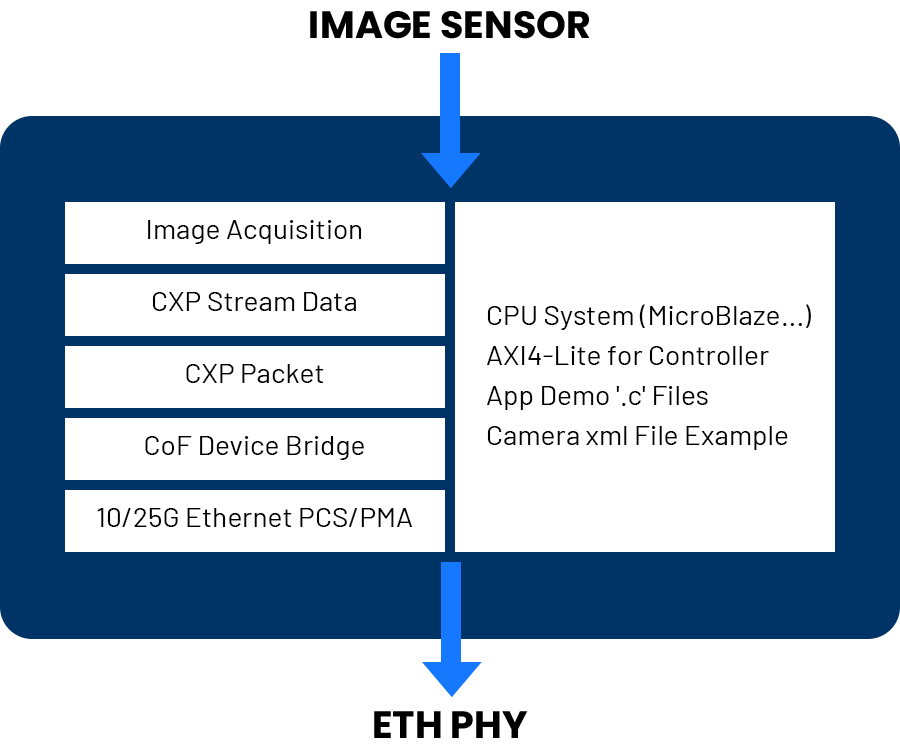

美乐威 CoaXPress-over-Fiber Device IP 专为支持 CoaXPress-over-Fiber 标准的工业视觉设备（相机）设计，IP 核通过标准以太网光口（SFP+/QSFP+/SFP28/QSFP28）实现高速数据传输，单通道传输速率支持 10G/25G 以太网，支持多通道聚合传输，最高支持4通道（可扩展），可快速集成至 FPGA，为高吞吐量视觉系统提供稳定、可扩展的底层通信解决方案，满足工业检测、医学成像、机器视觉等领域对实时性和带宽的严苛需求。
相较于 CXP 同轴电缆方案，CoaXPress-over-Fiber 方案可以支持更高的传输带宽（4 路 25G 聚合可达 100 Gbps），同时利用光纤传输的优势可以支持更远的传输距离，以及优异的抗干扰能力。
为何采用美乐威 CoaXPress-over-Fiber Device IP？
美乐威工业一直着重于 CXP 技术在工业机器视觉领域的应用与推广，具有丰富的 CXP 产品研发经验，对于 CXP 协议以及 CoaXPress-over-Fiber 协议有着深刻的理解。
美乐威 CoaXPress-over-Fiber Device IP 完全基于相机工程应用角度开发，通过合理的软硬功能划分，以及详细的 Demo 示例工程，让用户以最快的速度、最小的成本完成 CoF 技术在相机端的落地。
主要特性
- 兼容 JIIA CXP-001-2013 CoaXPress 标准 Rev 1.1
- 兼容 JIIA CXP-001-2019 CoaXPress 标准 Rev 2.0
- 兼容 JIIA CXPR-008-2021 CoaXPress over Fiber Bridge 协议 Rev 1.0
- 支持10G/25G以太网PHY
- 支持多通道聚合传输获取更高带宽
- 支持high speed upconnection通道
- IP控制接口采用AXI4-Lite标准协议
- IP传输效率逼近CXP协议理论上限
- 提供完整的IP demo便于用户快速开发
-
加密网表交付
IP核心交付采用加密网表。
-
源码交付
IP Demo的外围HDL代码，控制软核（MicroBlaze）C代码，相机xml文件，以源码形式交付。
-
测试板卡
可以提供开发板用于IP开发阶段的评估、测试。
| 产品系列 | 设备 | 速度等级 | 工具版本 | 硬件验证 | LUT | 寄存器 | BRAM | DSP48 | CMT | GTx | 以太网 PHY |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Kintex UltraScale | XCKU035 | -2 | Vivado 2020.2 | Y | 17055 | 18327 | 37.5 | 0 | 0 | 0 | 10Gbps x4 |
| Versal Prime | VM1302 | -2 | Vivado 2024.2 | Y | 21428 | 22875 | 39 | 0 | 0 | 0 | 25Gbps x4 |
