CoaXPress Device IP Core
Magewell CoaXPress 2.0 Camera Side IP Core for FPGA
联系我们：
177 6170 7172
025-52070647 转 8013
产品描述
提供
资源占用
美乐威 CoaXPress Device IP 专为支持 CoaXPress 标准的工业视觉设备（相机）设计，IP 核通过标准同轴电缆实现高速数据传输，单缆传输速率最高可达到 CXP-12 协议下的 12.5 Gbps，支持多通道聚合传输，最高支持 4 通道（可扩展），可快速集成至 FPGA，为高吞吐量视觉系统提供稳定、可扩展的底层通信解决方案，满足工业检测、医学成像、机器视觉等领域对实时性和带宽的严苛需求。
为何采用美乐威 CoaXPress Device IP？
美乐威工业一直着重于 CXP 技术在工业机器视觉领域的应用与推广，具有丰富的 CXP 产品研发经验，对于 CXP 协议有着深刻的理解。

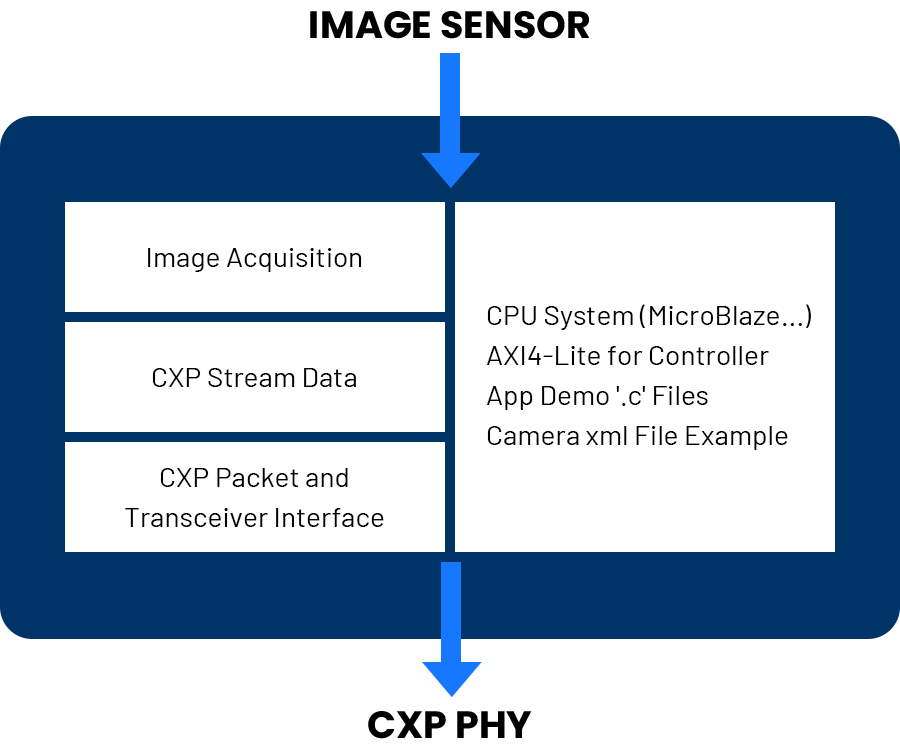

美乐威 CoaXPress Device IP 完全基于相机工程应用角度开发，通过合理的软硬功能划分，以及详细的 Demo 示例工程，让用户以最快的速度、最小的成本完成 CXP 技术在相机端的落地。
主要特性
- 兼容 JIIA CXP-001-2013 CoaXPress 标准 Rev 1.1
- 兼容 JIIA CXP-001-2019 CoaXPress 标准 Rev 2.0
- 高速通道最大支持 12.5Gbps 速率与低速通道最大支持 41Mbps 速率
- 支持 CXP-1 至 CXP-12 速率的任意切换
- 支持多通道聚合传输获取更高带宽
- 支持多条 CoaXPress 链路聚合，适用于高吞吐量应用场景
- IP 控制接口采用 AXI4-Lite 标准协议
- IP 传输效率逼近 CXP 协议理论上限
- 提供完整的 IP demo 便于用户快速开发
-
加密网表交付
IP 核心交付采用加密网表。
-
源码交付
IP Demo 的外围 HDL 代码，控制软核（MicroBlaze）C 代码，相机 xml 文件，以源码形式交付。
-
测试板卡
可以提供开发板用于 IP 开发阶段的评估、测试。
| 产品系列 | 设备 | 速度等级 | 工具版本 | 硬件验证 | LUT | 寄存器 | BRAM | DSP48 | CMT | GTx |
|---|---|---|---|---|---|---|---|---|---|---|
| Kintex7 | XC7K325T | -3 | Vivado 2020.2 | Y | 15548 | 14778 | 27.5 | 0 | 0 | 4 |
| Kintex UltraScale | XCKU035 | -2 | Vivado 2020.2 | Y | 14873 | 14717 | 27.5 | 0 | 0 | 4 |
