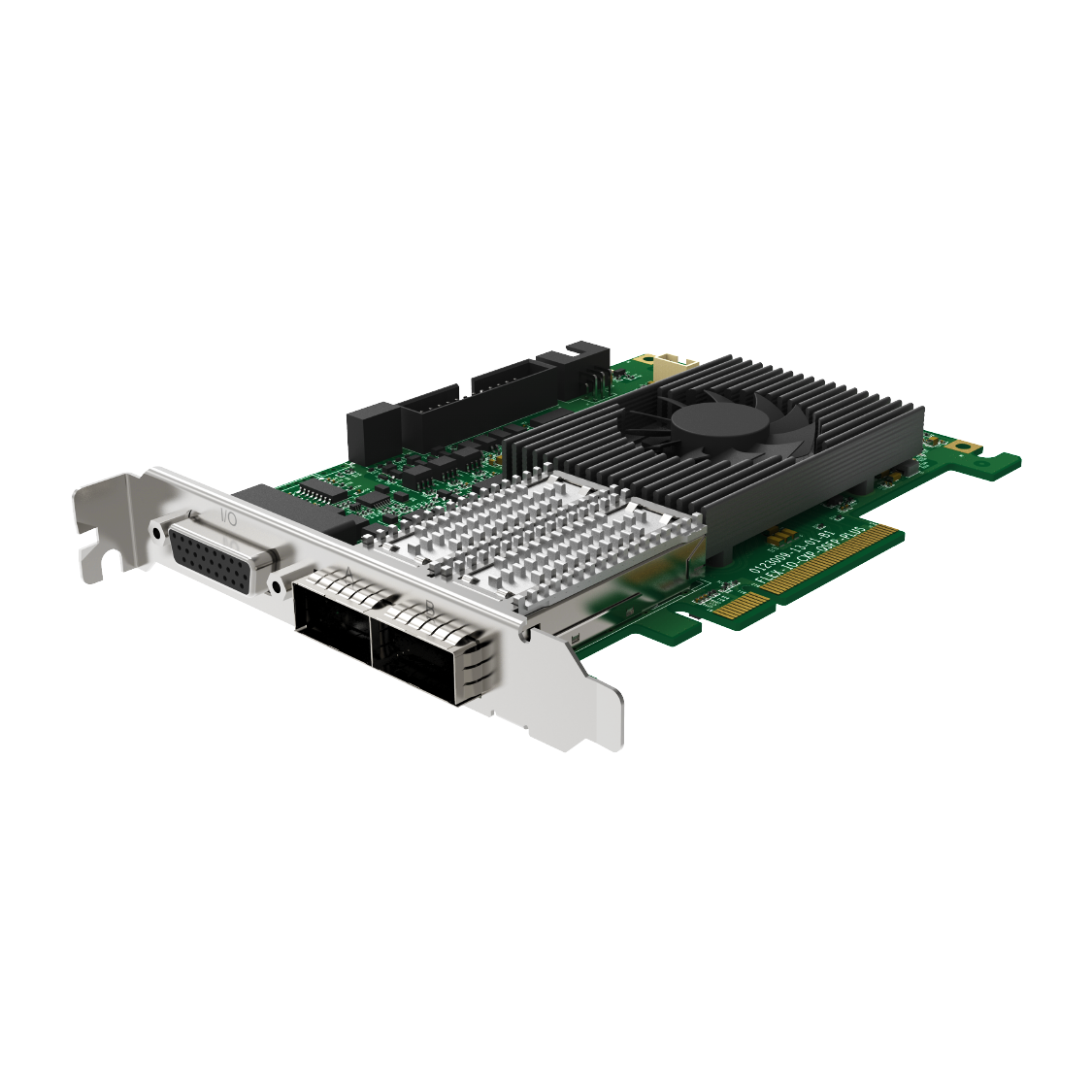

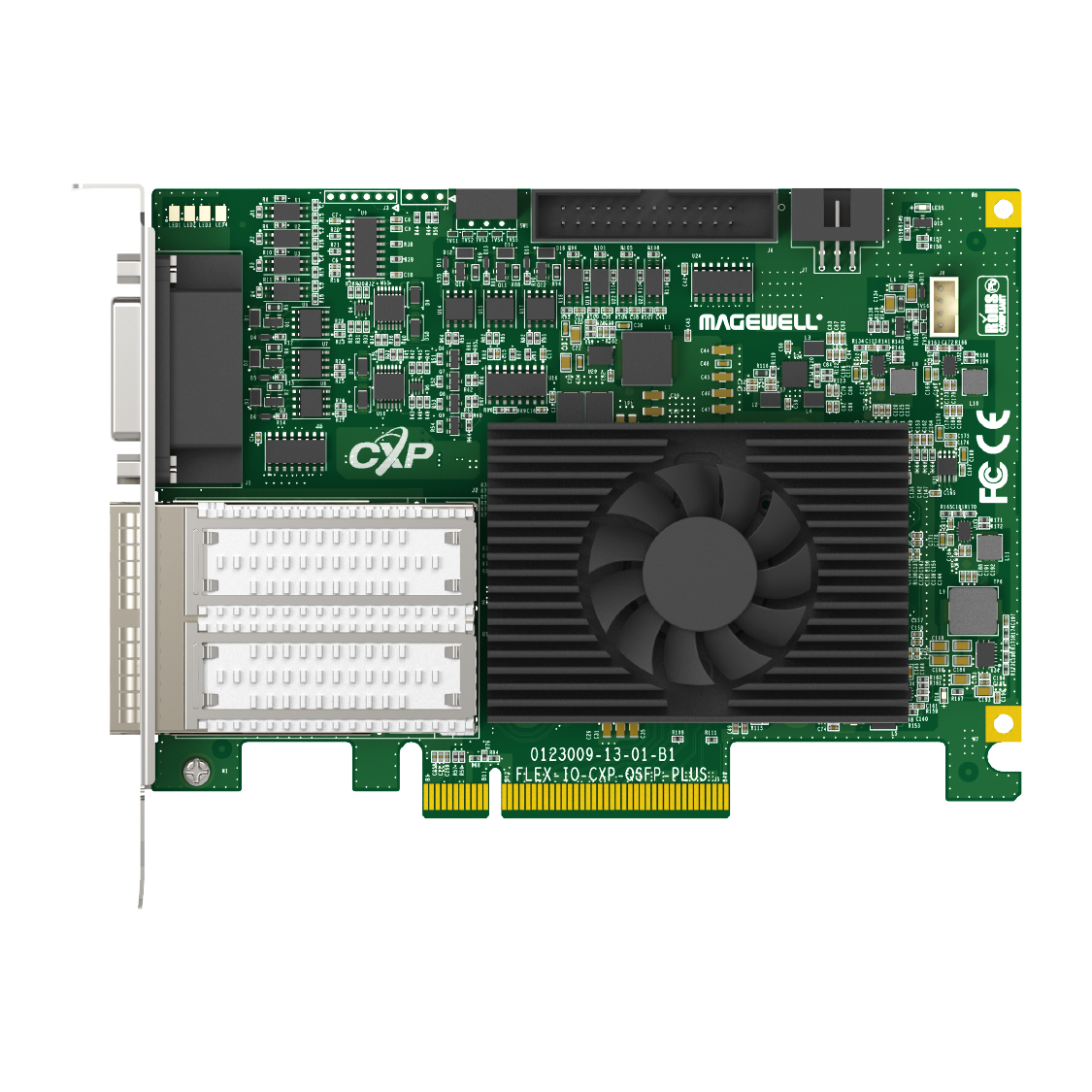

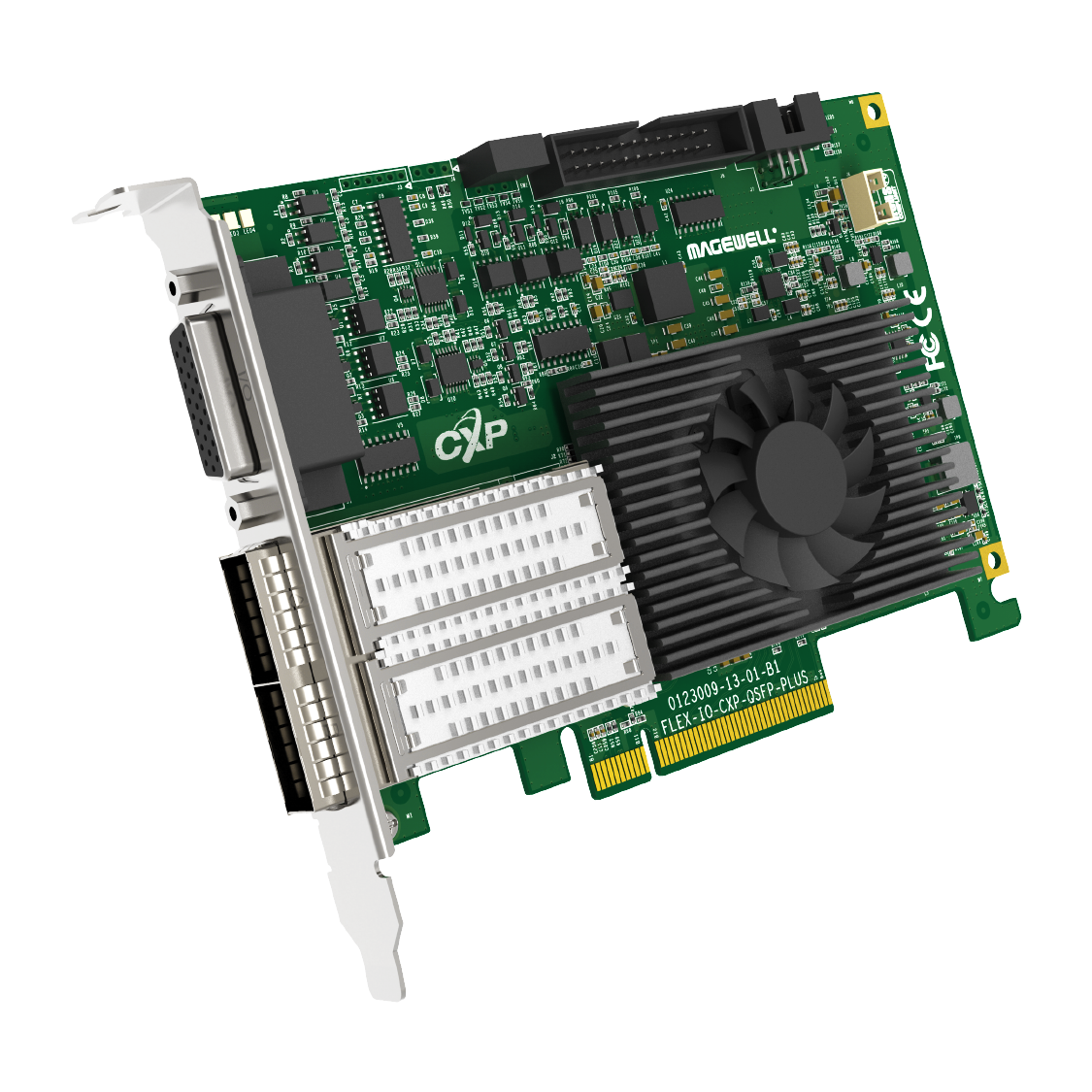

Flex I/O CXP-QSFP+

40G CoaXPress-over-Fiber 图像采集卡

1x QSFP+A（相机接口）+ 1x QSFP+B（转发接口）
最高支持 5000MB/s 的相机传输带宽
PCIe Gen 3 x8 接口，支持高达 6700 MB/s 的总线带宽
支持相机图像数据转发功能，可将多张卡级联，共享图像数据

SKU:
118400000

购买方式：

177 6170 7172
025-52070647 转 8013
sales@magewell-industry.com

规格

尺寸

手册

固件

软件 (SDK)

规格

2025-07-30 | 611767 KB

下载 PDF

产品特性	支持 CoaXPress 1.1/2.0 协议标准支持 CoaXPress over Fiber Bridge Protocol Version 1.0 标准最高支持 5000MB/s 的相机传输带宽支持相机图像数据转发功能，可将多张卡级联，共享图像数据丰富的 GPIO 接口资源，提供面板DB26与26pin牛角座2个外部接口全高 PCIe 插卡，PCIe Gen 3 x8 接口，支持高达 6700MB/s 的总线带宽美乐威 Flex I/O Viewer 客户端，兼容各类 CXP 工业相机，支持参数配置与预览美乐威 Flex DMA PCIe 传输引擎，帧捕获和传输完全由硬件完成，不占用 CPU 支持 GenTL Producer、GenICam 应用编程接口
相机接口	QSFP+ 接口 A，兼容 SFF-8436 协议标准，带宽最高支持 40G 支持 CXP 协议 CoaXPress over Fiber Bridge Protocol Version 1.0 标准支持 High Speed Upconnection 高速上行接口
转发接口	QSFP+ 接口 B，兼容 SFF-8436 协议标准，带宽最高支持 40G 采用自定义传输协议，将图像数据转发至其他采集卡。
相机支持	支持 Aera-scan 面阵相机、Line-scan 线扫相机支持黑白相机、彩色相机（YCbCr、YUV、RGB and Bayer CFA） Tap 支持 1X-1Y、1X-1Y2、1X-2YE
固件类型	Master采集固件：支持 1 个 1、2、4 链路相机支持 Bayer2RGB 功能支持图像数据转发支持 High Speed Upconnection Slave采集固件：接收 Master/Slave 采集卡转发的图像数据转发接收到的图像数据 Multi 采集固件：支持 1 ~ 4 个相机支持 Bayer2RGB 功能
内置图形处理	数据小端转换扩充 10-/12-/14-bit 数据至 16-bit，高位、低位扩充可选 Bayer CFA 转 RGB （采用 3X3 线性插值算法） ^*备注：Bayer CFA 转 RGB 功能，行最大支持 32768 Bytes
帧缓冲	4 片 4Gb DDR4-2400 帧缓冲区（2GB）
PCIe 接口	PCIe Gen 3 x8 接口，向下兼容 PCIe Gen 2/1 及 x4，x2，x1 最大持续写入带宽 6700MB/s（与主机平台有关）

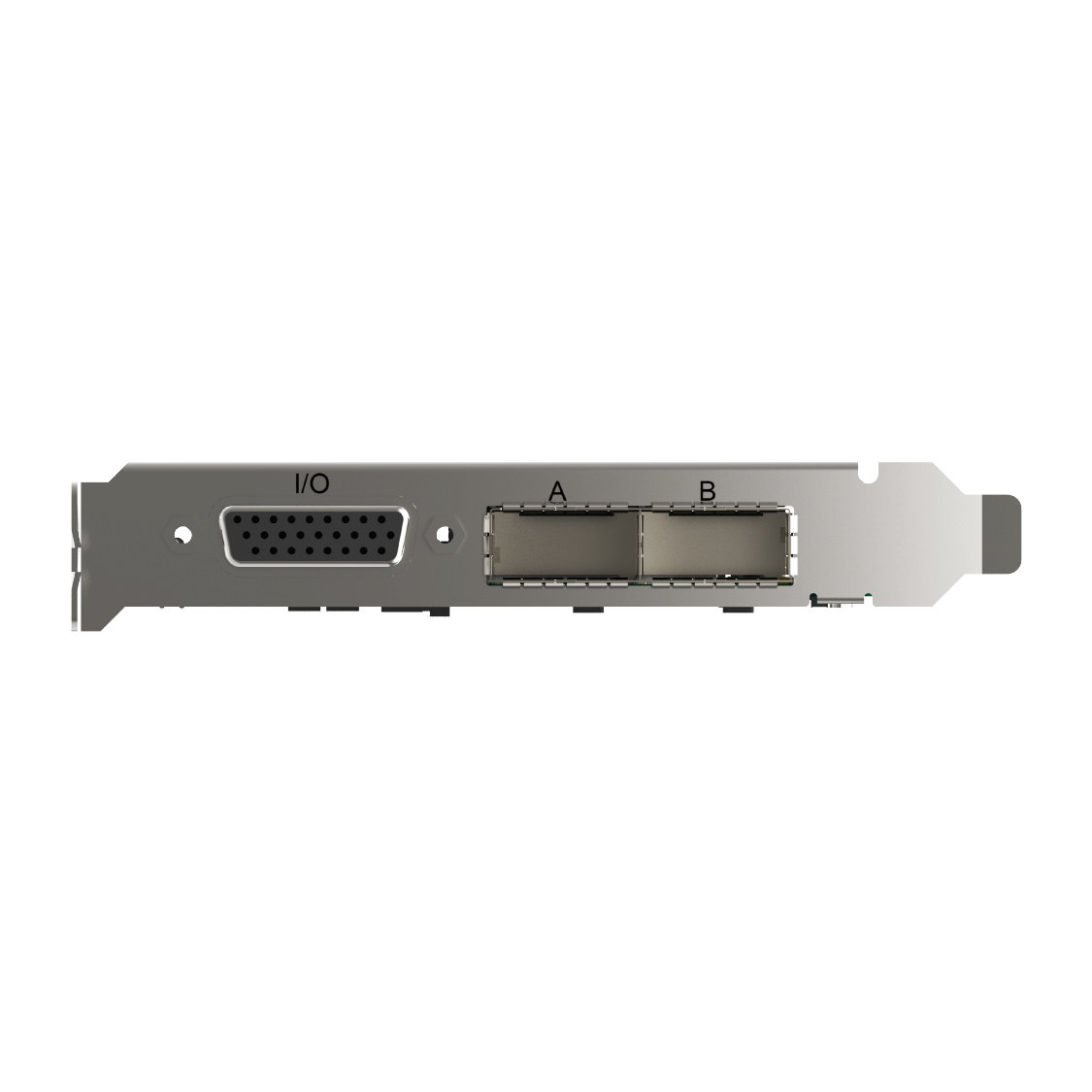

面板 I/O	1* QSFP+ 接口 A（相机接口） 1* QSFP+ 接口 B（转发接口） 1* DB26 母头连接器 4 路 IIN 差分光隔离输入，最大频率 50kHz 4 路 DIN 差分高速输入，最大频率 5MHz 3 路 IOUT 差分光隔离输出，最大频率 100kHz 2 路双向 TTL/LVTTL 单端接口，最大频率 5MHz 12V 与 GND

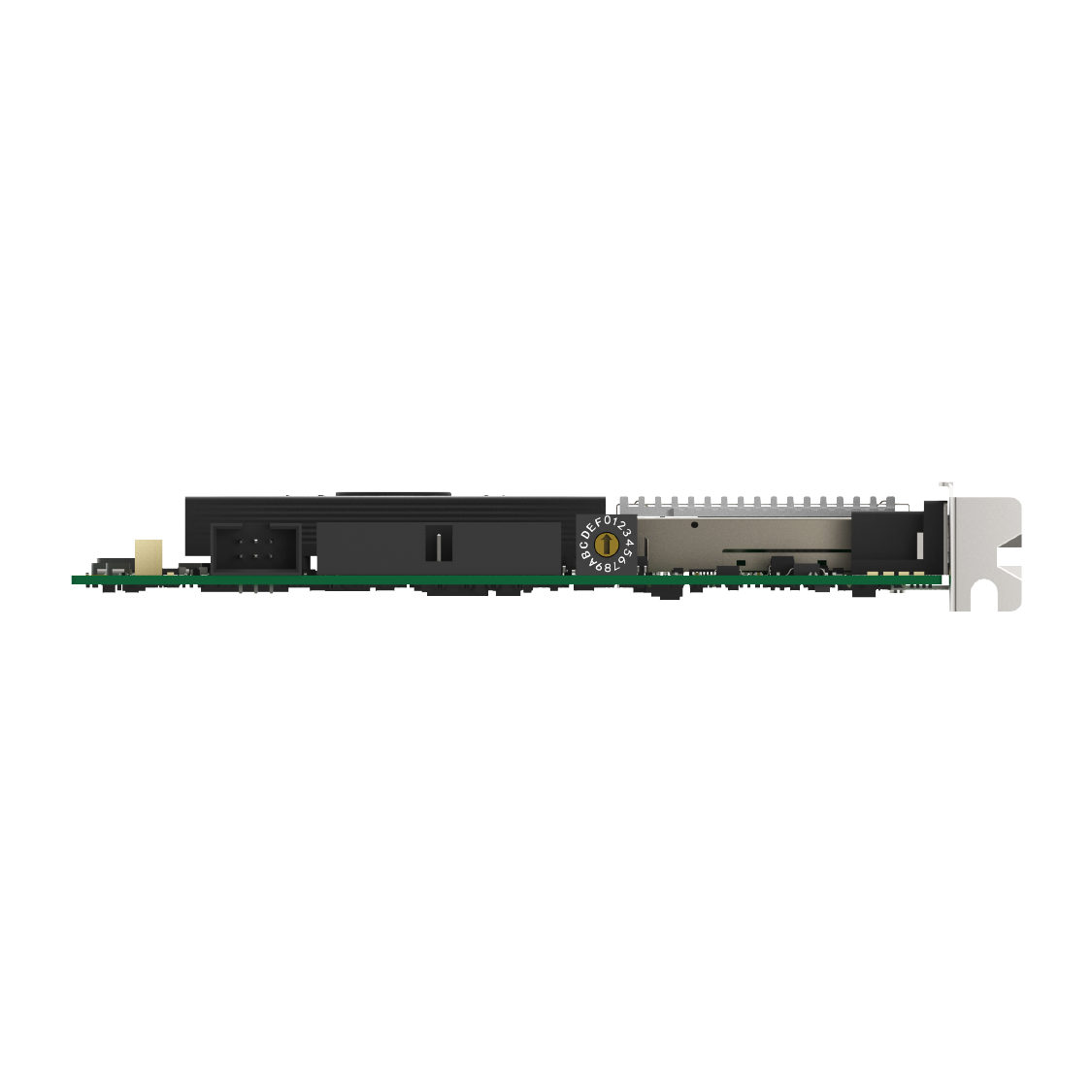

PCB 板上 I/O	1* 2x13 2.54 间距连接器 4 路 IIN 差分光隔离输入，最大频率 50kHz 4 路 DIN 差分高速输入，最大频率 5MHz 3 路 IOUT 差分光隔离输出，最大频率 100kHz 2 路双向 TTL/LVTTL 单端接口，最大频率 5MHz 12V 与 GND 1* 2x3 2.54 间距连接器，包含 4 路多卡同步接口，最大频率 1MHz
配套软件	Flex I/O Viewer：兼容各类 CXP 工业相机，支持配置参数与预览
开发接口	GenTL Producer、GenICam，支持 Halcon，MVS 等多种软件
开发样例	提供 C/C++ 二次开发样例源程序
操作系统	Windows 10/11 Linux （具体请咨询美乐威销售团队）
其他功能	支持通过 IO 接口级联，多卡同步触发采集

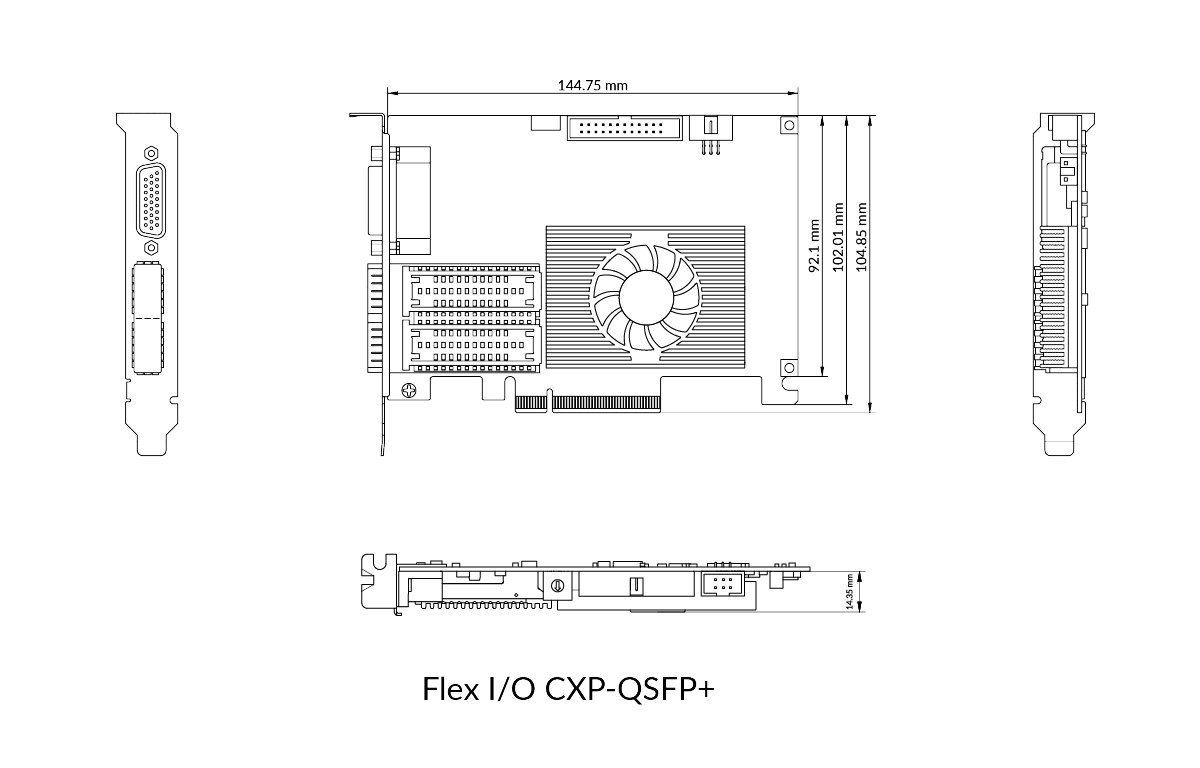

外形尺寸	144.75mm x 104.85mm
风扇	上报 FPGA 温度和风扇转速信息，可手动设定风扇转速
电源消耗	PCIe +12V: 整卡功耗与使用固件有关，典型功耗≤20W
工作环境	工作温度：0 到 50 摄氏度保存温度：-15 到 85 摄氏度相对湿度：10% 到 90% (非冷凝状态)
